Что умеет nanoCAD BIM Конструкции?
6 июля 2023
Ольга Курманова
Ольга Курманова
менеджер по развитию бизнеса САПР компании «Системный софт»
Импортозамещаем САПР

Мы продолжаем рассказывать о российских программных продуктах, которые можно использовать как полноценную замену зарубежных аналогов. В одних сегментах, таких как инфраструктурное ПО, такая замена – непростая, хотя и решаемая задача. В других отечественные разработчики предлагают богатый выбор интересных и эффективных продуктов.


То же можно сказать о семействе САПР-решений. Многие инженеры весьма болезненно восприняли потерю инструментов таких гигантов индустрии, как Autodesk или Siemens. Но есть и хорошая новость: в России имеются собственные компании-разработчики, продукты которых заслуживают самого серьезного внимания. Сегодня – об одном из таких продуктов: nanoCAD BIM Конструкции от компании «Нанософт разработка».

«Нанософт разработка» – компания с опытом

Компания была основана в 2008 году и изначально занималась развитием собственной САПР-платформы nanoCAD. При этом в ее продуктовом портфеле почти два десятка других продуктов.

Об оценке со стороны пользователей лучше всего говорит список предприятий-заказчиков, в числе которых ГКНПЦ имени М.В. Хруничева, Российский институт радионавигации и времени, «СИБПРОЕКТНИИАВИАПРОМ», «Мосэнергопроект» и множество других известных предприятий и организаций.

И еще одна интересная деталь: поставки продуктов, предлагаемых компанией, идут в 44 страны.

САПР-платформа nanoCAD с прямой поддержкой формата *.dwg

Флагманский продукт компании – Платформа nanoCAD – позволяет работать и с двумерными примитивами, и с 3D-элементами, и с BIM-объектами. Поддерживает российские операционные системы, может использоваться как самостоятельно, так и в комплексе с САПР сторонних вендоров.

nanoCAD – платформа модульная. Модули – это надстройки, которые добавляют к основному функционалу специализированные инструменты: оформление по ГОСТ, трехмерное моделирование, формирование цифровых моделей рельефа, работу с растровыми изображениями, машиностроительное проектирование, управление стандартами проектных организаций.

Еще один уровень – приложения и вертикальные BIM-решения. Он объединяет вспомогательные продукты, приложения для автоматизации проектной деятельности (nanoCAD Металлоконструкции, nanoCAD Стройплощадка, nanoCAD GeoniCS), nanoCAD Инженерный BIM – комплект инструментов, позволяющий быстро и качественно разрабатывать инженерные системы зданий и сооружений, и nanoCAD BIM Конструкции – решение, которое используется при проектировании металлических и железобетонных конструкций.

Что умеет nanoCAD BIM Конструкции

Программа nanoCAD BIM Конструкции предоставляет множество разнообразных возможностей. Вот лишь некоторые из них:

  • моделирование в *.dwg-среде;
  • моделирование железобетонных конструкций;
  • моделирование металлических конструкций;
  • моделирование общих конструкций;
  • использование библиотеки типовых решений и элементов;
  • документирование на основе 3D-модели;
  • специфицирование из центральной модели;
  • наполнение объектов информацией.
Моделирование железобетонных конструкций
Моделирование металлических конструкций
На что стоит обратить внимание

Главное преимущество nanoCAD BIM Конструкции – работа в привычной многим пользователям среде *.dwg. Это актуально и для тех, кто ранее применял только 2D-проектирование, и для тех, кто переходит на nanoCAD с других платформ, – процесс обучения заметно упрощается и занимает не более трех-четырех дней.

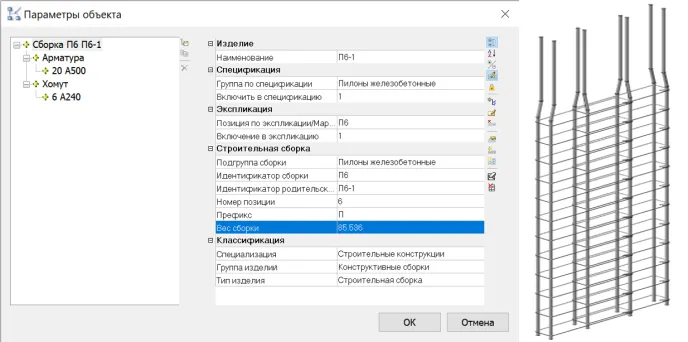

Сборка из арматурных стержней

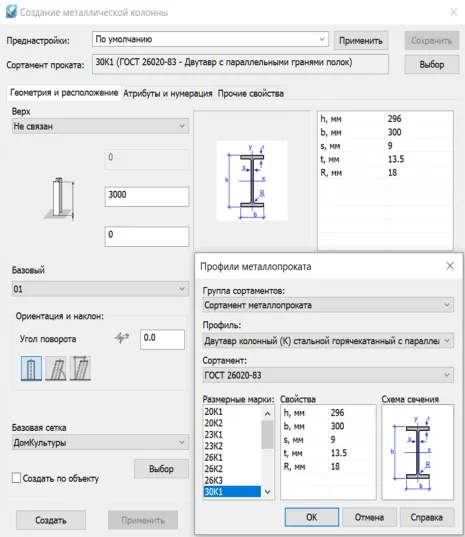

Функциональная панель создания металлической колонны

nanoCAD BIM Конструкции – продукт сравнительно молодой. Этим объясняется его «избирательность»: в качестве графической платформы можно использовать только новейшие версии nanoCAD, предпочтительно 23-ю.

Еще одна важная особенность решения – интеграция с CADLib Модель и Архив. Этот программный комплекс, предназначенный для совместной работы над проектом и сборки сводной модели.

База данных

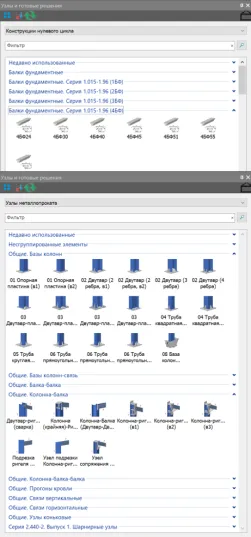

Очень важный элемент nanoCAD BIM Конструкции – база данных. Она встроена в среду проектирования и обеспечивает доступ к 14 тысячам параметрических объектов с набором атрибутированной информации.

База данных nanoCAD BIM Конструкции

При этом база открыта для пополнения собственными, пользовательскими объектами, а работать с ней можно как по сети, так и локально, при помощи целого набора инструментов, включая поиск по фильтру. «Взять» элемент в проект можно буквально парой кликов, причем предварительно посмотрев его свойства в базе данных.

К базе, развернутой на сервере, получают доступ все пользователи рабочей группы или целого конструкторского бюро.

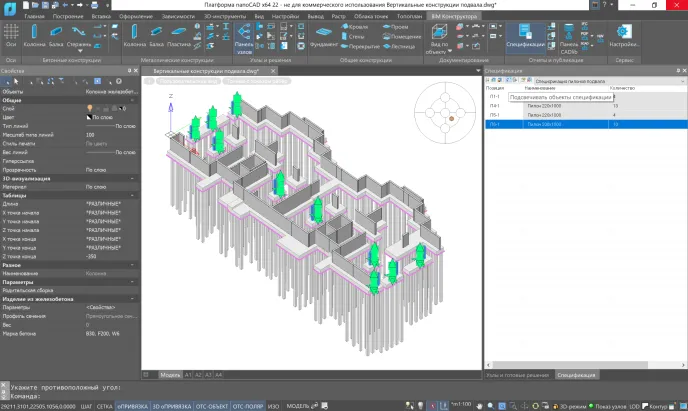

Связь спецификации с элементами модели

Это общая информация, которая дает представление о возможностях nanoCAD BIM Конструкции и его важнейших «фишках». Но есть огромный пласт знаний, связанных с практическим использованием решения. О них мы очень подробно рассказали во время специального вебинара. Для тех, кто пропустил, доступна его запись. Заходите, смотрите, узнавайте подробности. Их много!
