При работе в BIM-среде проектировщик не просто работает с геометрией, а взаимодействует с цифровой моделью, насыщенной данными. Параметры превращают набор линий и тел в осмысленный объект, способный участвовать в расчетах, спецификациях, проверках и выпуске документации. При этом, несмотря на то что параметры постоянно используются в повседневной работе, их роль зачастую воспринимается фрагментарно: как отдельных полей в свойствах элемента или источника данных для таблиц.

Попробуем последовательно разобраться, что такое параметры объекта, зачем они нужны и какую реальную роль играют на всех этапах жизненного цикла BIM-модели: от создания и редактирования элементов до выпуска рабочей документации в программе nanoCAD BIM Строительство.

Параметр – это именованное свойство элемента модели, имеющее тип (число, строка, выбор из списка, гиперссылка и т.д.). Параметры превращают геометрию в осмысленные данные, доступные для автоматической обработки.

Параметры объекта можно просмотреть в окне свойств элементов (щелчок правой кнопкой мыши (ПКМ) по объекту → Свойства элемента) – (рис. 1).

Параметры объекта можно создавать и удалять, редактировать, добавлять новые. Также для разных типов объектов доступно редактирование списка параметров по умолчанию. Подробнее об окне свойств элемента см. п. 3.6.4. «Руководства пользователя».

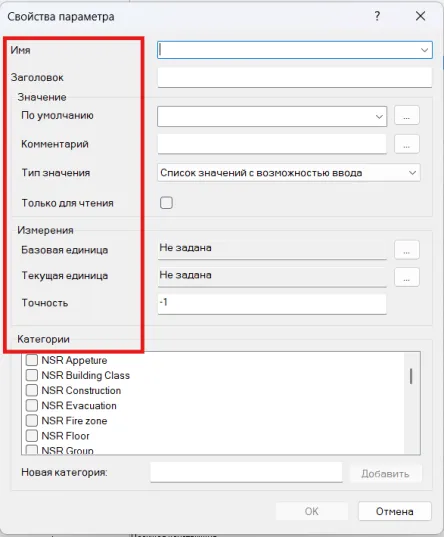

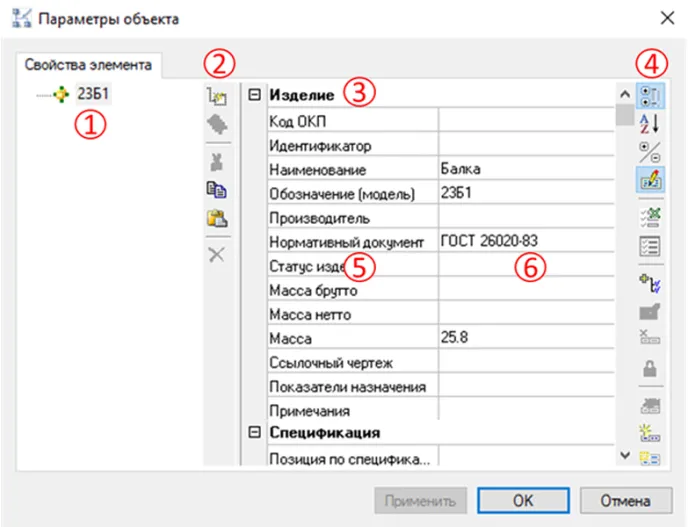

В окне свойств (рис. 2) можно задать значения для разных атрибутов параметра: имя, заголовок, значение по умолчанию, тип значения, категорию и т.д. Подробнее о параметрах см. п. 3.6.6.6–3.6.6.12 «Руководства пользователя».

Параметры в nanoCAD BIM Строительство выполняют множество функций, рассмотрим их роли на различных этапах проектирования.

Функции параметров на этапе моделирования

Моделирование – это создание цифровой, семантически богатой 3D модели объекта, которая одновременно отражает форму, конструктивные решения, материалы и рабочие правила. На этом этапе создаются типовые элементы, привязки, узлы и логика поведения элементов. Модель служит центральной базой проекта: из нее будут формироваться чертежи, ведомости, расчеты, сметы.

На этапе моделирования параметры можно использовать следующим образом:

Управление геометрией объекта и его элементов.

Параметр здесь выступает как «ручка» элемента: задает размер, положение, ориентацию или правило привязки, от которого зависят все связанные части. На практике это означает, что мы можем менять геометрию объекта при корректировках, используя параметры объекта. Отсюда следует, что параметр − это не просто число, а средство управления: одно изменение может повлиять на множество элементов.

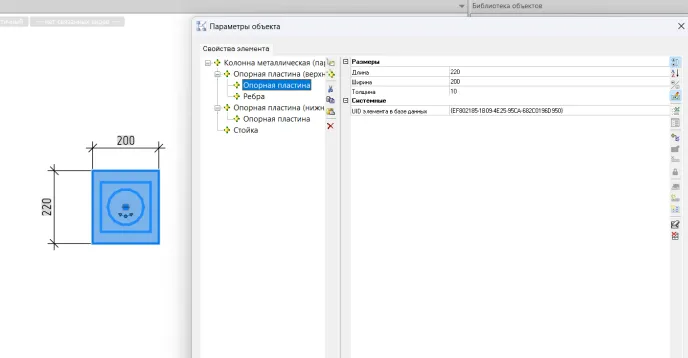

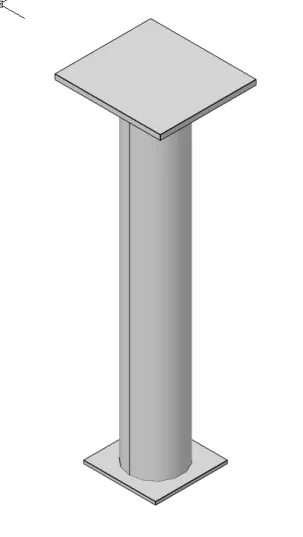

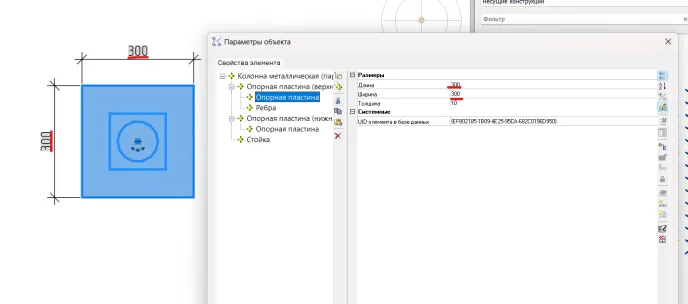

Рассмотрим, например, металлическую колонну (рис. 3). Опорная пластина (верхняя) имеет габарит 220×200 мм. Эти данные отображены в свойствах объекта (рис. 4). Для этого библиотечного объекта задана связь между параметром и геометрией, вследствие чего изменение в модели вызывает изменение и в геометрии объекта (рис. 5).

Нужно уточнить, что подобная связь задается с помощью Редактора параметрического оборудования – посредством запроса к структуре элементов в Мастере функций. Также добавлю, что связь может осуществляться не только по формуле «значения параметра = значения геометрии», возможны и более сложные формулы. Допустим, можно связать размер опорной пластины с диаметром колонны, и пластина будет принимать различные значения в зависимости от диаметра (то есть выполняется условие «если»). Подробнее об этом п. 5.2.1 «Руководства пользователя».

• Автоматические вычисления и производные значения

В BIM-модели параметры могут содержать формулы или ссылаться друг на друга, автоматически рассчитывая производные величины: объем, массу, габариты, стоимость и т.д. Это обеспечивает постоянство и согласованность данных в проекте, избавляет проектировщика от ручных статических подсчетов, включая расчет нетипичных характеристик. В результате модель становится более информативной, готовой к дальнейшей аналитике и BIM процессам.

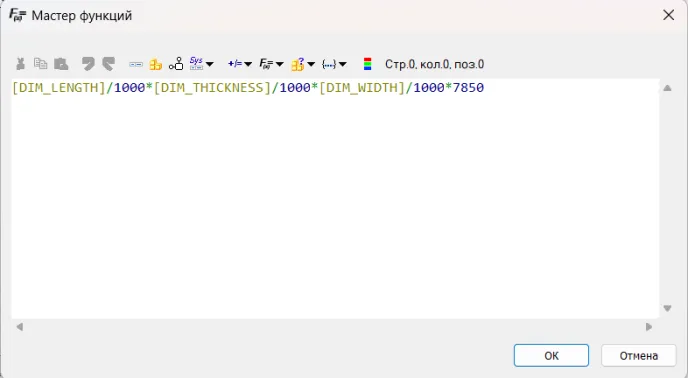

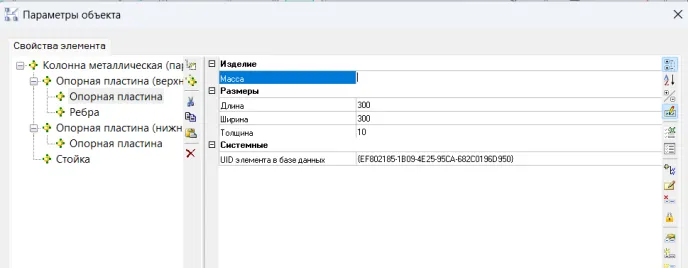

Рассмотрим процесс создания нового параметра на примере массы опорной пластины (рис. 6). Задаем формулу для данного параметра, ссылаясь на габариты пластины: масса = длина × ширина × толщина × плотность (рис. 7).

На практике формулы используются для получения данных о нетипичных показателях, согласованности между смежными дисциплинами, сокращения затрат труда при подсчетах.

• Фильтрация и массовые изменения

Параметр в BIM выступает как метка для отбора: по значению параметра можно отфильтровать набор элементов и выполнить одним действием массовые правки. Это значительно экономит время при внесении типовых или проектных изменений и обеспечивает единообразие настроек по всей модели.

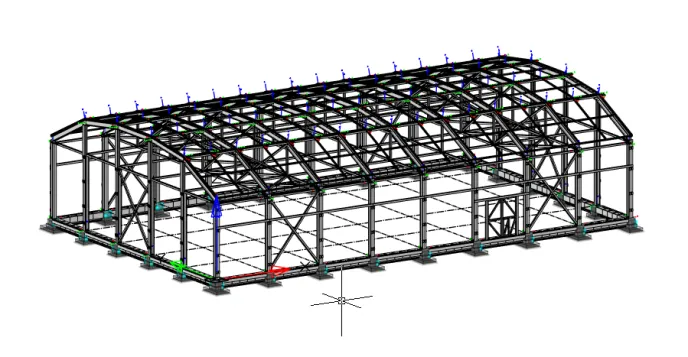

Например, есть каркас ангара (рис. 8), где в результате проектных изменений необходимо поменять сечение всех колонн 40К2.

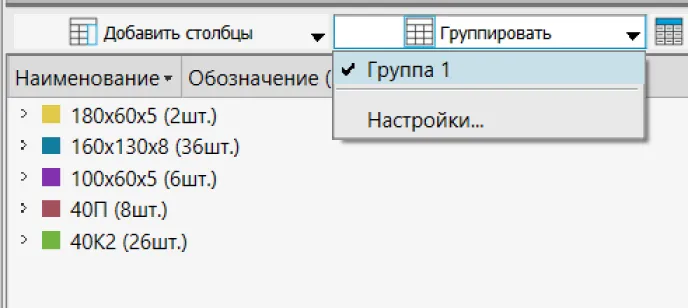

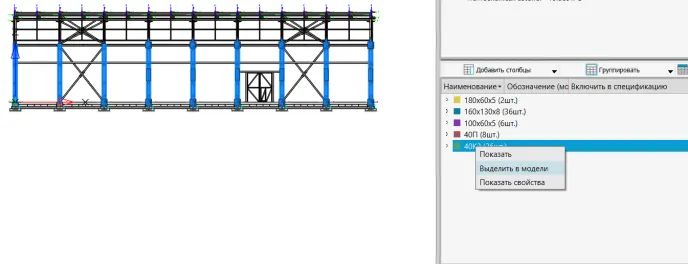

Для этого создаем группировку по параметру «Обозначение (модель)», после чего выбираем в структуре модели все объекты типа «колонна», а затем включаем группировку по обозначению. Теперь все колонны сгруппированы и выделены отдельным цветом в Диспетчере проекта. Нужную группу можно выделить в модели и внести необходимые правки для всей группы одновременно (рис. 9-12).

Итак, отметим следующие ключевые функции параметров, ускоряющие этап моделирования:

• управление геометрией объекта и его элементов;
• автоматические вычисления и производные значения;
• фильтрация и массовые изменения.

Здесь модель превращается в рабочие чертежи и таблицы: из свойств элементов формируются спецификации, маркировка, размерные надписи и другие листы документации. Когда проектировщики что то меняют в модели, данные автоматически подтягиваются в шаблоны, а перед выпуском проводится быстрая проверка полноты и согласованности полей.

• Получение чертежей

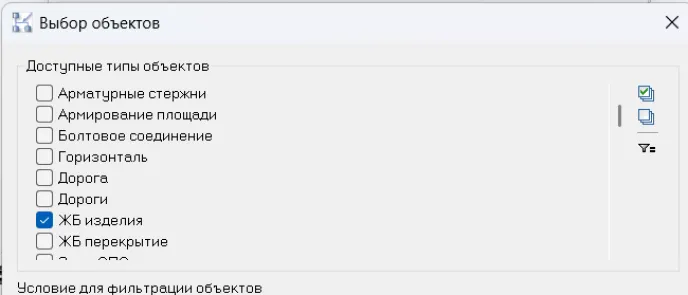

Перед получением проекций из модели есть возможность задать для объектов, которые попадают на чертеж, фильтрацию по типу объекта (рис. 13) и по параметрам (о Мастере функций см. п. 5.2.1 «Руководства пользователя»). Такая схема реализуется при использовании спецификатора. Когда задействован Диспетчер проекта, работа идет не с параметрами, а со слоями. Однако и в том, и в другом случае настройку профилей для автоматической простановки размеров можно выполнить фильтрацией объектов по категориям и по параметрам.

Фильтрация по параметрам требуется в ситуациях, когда существует множество объектов одинакового типа, а на чертеж должна попасть лишь часть из них.

• Получение ведомостей и спецификаций

Параметры – единственный источник данных для получения спецификаций (наименование, обозначение, масса, количество и т.д.). Без них мы не смогли бы сформировать спецификации.

Существует возможность не только напрямую помещать значения параметра в ячейку таблицы, но и выводить результаты по сложным формулам и логическим правилам – подобно тому как выполняются подсчеты в моделировании.

Параметры можно использовать для отбора объектов в спецификацию. Например, объект, у которого значение параметра Включить в спецификацию равняется 1, попадет в спецификацию, а остальные – нет. Также можно задать сложное условие, благодаря которому в столбце количества мы получим длину в погонных метрах, а не количество элементов.

• Вывод марок и другой информации

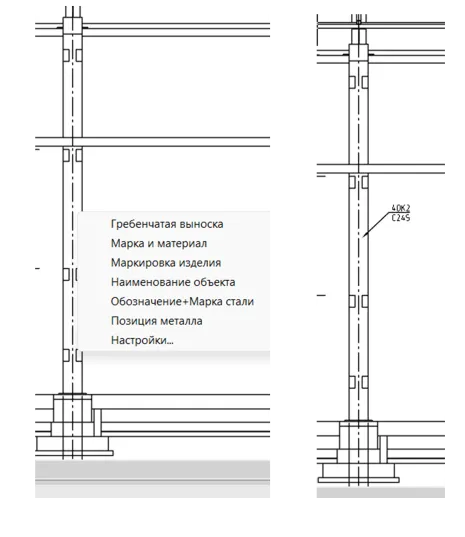

Параметры можно использовать для быстрого вывода информации об объекте. Следует создать выноску и указать, значение какого параметра необходимо вынести (рис. 14).

Для проведения расчетов модель передается в расчетные комплексы. В том числе передаются некоторые параметры, описывающие тип элемента, сечение и прочие характеристики.

Параметры BIM (количество, длина, площадь, объем, материал, код и т.д.) служат единственным источником количественных и классификационных данных: по ним формируются спецификации, которые агрегируют и суммируют объемы/площади/длины по разделам и позициям. Эти агрегированные величины экспортируются в сметный модуль или сметное ПО, где по кодам и единицам измерения к ним привязываются расценки и формируются суммы, а при изменениях модели параметры обновляются – смета корректируется, что повышает точность, сокращает объемы ручного ввода и обеспечивает прозрачную трассировку каждой сметной позиции к элементам модели.

Чтобы до начала строительства выявить пересечения и конфликты между архитектурой, конструкциями и инженерными сетями, производится проверка на коллизии. Она сокращает задержки и переделки в ходе строительных работ, исключает лишние расходы.

Проверка на коллизии в BIM – это автоматизированная или полуавтоматическая проверка 3D модели с целью определить места, где элементы проекта физически мешают друг другу или нарушают правила: например, воздуховод проходит сквозь балку, труба располагается в стене, существует конфликт зон доступа.

Параметры позволяют фильтровать нерелевантные сравнения, задавать локальные допуски и правила допустимости, автоматически классифицировать коллизии и назначать ответственных – это резко уменьшает количество ложных срабатываний, ускоряет проверку, упрощает приоритизацию и обеспечивает прослеживаемость решений.

Без заданных параметров система будет считать реальной ошибкой любое пересечение – например, каждый вентиляционный канал, проходящий через конструктивный проем или гильзу, превратится в «критическую» коллизию, и команда получит тысячи ложных задач, из за чего будет потеряна возможность координации и принятия решений.

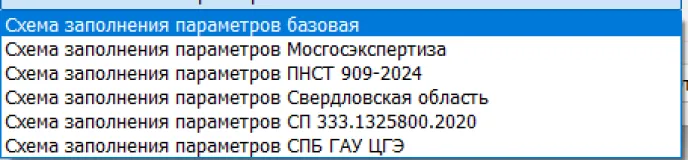

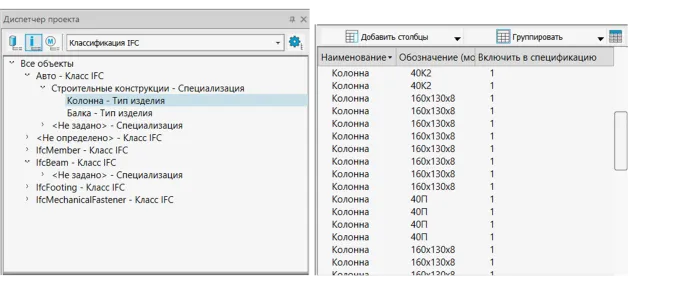

При передаче цифровой информационной модели на экспертизу основным форматом обмена, как правило, является IFC. Все данные, которые используются при автоматизированной проверке модели (типы и назначение элементов, габаритные и расчетные характеристики, материалы, объемы, площади, принадлежность к этажам и зонам, классификационные признаки), передаются через параметры объектов, экспортируемые в IFC в виде атрибутов и наборов свойств. Без корректно заполненных параметров модель фактически превращается в набор геометрии и не может быть полноценно использована для проверки, так как становятся невозможными автоматический анализ количественных показателей, функциональное назначение элементов и соответствие нормативным требованиям. В nanoCAD BIM Строительство классификация объектов по IFC по умолчанию определяется автоматически на основании типа элемента (рис. 15), при этом у пользователя есть возможность задать или откорректировать IFC-классификацию вручную через параметры, что особенно важно при нестандартных решениях или специфических требованиях экспертизы. В nanoCAD BIM Строительство для упрощения подготовки модели к сдаче на экспертизу предусмотрены готовые схемы экспорта в IFC, соответствующие требованиям московской и петербургской экспертиз (рис. 16), что позволяет сократить время подготовки и снизить вероятность получения замечаний, связанных с форматом и составом передаваемых данных.

Параметры являются фундаментом BIM-модели и ключевым механизмом, который связывает геометрию объекта с данными, логикой и процессами проектирования. Через параметры объект получает свои размеры, характеристики, принадлежность к классификациям, правила отбора и участия в расчетах. Именно параметры позволяют управлять геометрией, выполнять автоматические вычисления, фильтровать элементы, формировать спецификации, выводить маркировку и обеспечивать согласованность данных на всех этапах работы.

Без параметров BIM-модель фактически перестает быть информационной: становятся невозможными автоматический подсчет объемов и масс, формирование спецификаций и ведомостей, корректная фильтрация объектов на чертежах, передача данных в сметные и расчетные комплексы, а также эффективная проверка модели на коллизии. В такой ситуации любые изменения потребовали бы ручного пересчета и перепроверки, что сводит на нет основные преимущества BIM-подхода.

Таким образом, параметры – это не вспомогательный инструмент, а основа управляемости, автоматизации и достоверности BIM-проекта. Грамотно настроенные параметры обеспечивают целостность модели, сокращают трудозатраты, уменьшают количество ошибок и позволяют использовать модель как единый источник данных от стадии моделирования до выпуска документации и последующей реализации проекта.
