Компания «Компас» из Ростова-на-Дону проектирует инженерные системы для малоэтажных индивидуальных домов. Ее основатель и ведущий инженер-проектировщик Александр Карелин перевел разделы отопления и ВК на отечественные продукты nanoCAD BIM ВК и nanoCAD BIM Отопление, затем на их базе создал собственные библиотеки.

Теперь проекты выполняются быстрее, с меньшим количеством ошибок и с готовыми спецификациями, удобными для монтажных бригад и частных заказчиков. Статья будет полезна проектировщикам ОВ и ВК в ИЖС, которые ищут практичный рабочий инструмент.

От тестовой лицензии до участия в развитии продуктов

Перед компанией стояла практическая задача – внедрить такое ПО для проектирования, чтобы сократить количество ошибок в чертежах и спецификациях, которые приводят к лишним затратам при закупке оборудования и на этапе монтажа.

Для проектирования разделов ВК и ОВ были выбраны программные решения nanoCAD BIM ВК и nanoCAD BIM Отопление. Причины такого решения:

• работа в распространенном формате *dwg, позволяющая использовать уже накопленные чертежи и узлы без сложных конвертаций;
• выполнение расчетов по отечественным строительным нормам, что снижает риск расхождений с нормативной документацией;
• наличие модуля СПДС на Платформе nanoCAD для быстрого оформления документации по российским стандартам;
• знакомый интерфейс, который инженер может освоить за короткое время;
• доступная цена лицензий;
• качественная техническая поддержка от партнера ArcSoft и команды разработчика, готовой учитывать запросы пользователей.

Переход начался с тестовой лицензии: Александр «обкатал» nanoCAD BIM ВК и nanoCAD BIM Отопление на реальном рабочем проекте. Также он изучал подробную пользовательскую документацию, просматривал видеоролики и презентации с примерами применения программ на объектах, использовал форум и сообщество nanoCAD для поиска решений и консультаций, общался со специалистами партнера ArcSoft по вопросам функционала и методики работы.

Отдельным направлением стала обратная связь с разработчиками «Нанософт»: недостающий функционал, важный для проектов компании, обсуждался и постепенно добавлялся в новые версии программ.

Например, Александр предложил разработчикам следующие улучшения:

• добавить новые специальные выноски для маркировки отопительных приборов и коллекторов в 3D-модели (пока это приходится делать вручную, хотя такая функция есть для аксонометрии);

• создать готовый элемент коллектора водоснабжения, чтобы сократить время на его добавление в модель;

• развить функцию мастер-соединения для однотипных элементов, которые часто переносятся из проекта в проект;

• создать встроенный модуль для систем теплого пола.

После внедрения ПО компания сосредоточилась на создании собственной базы данных оборудования, которую можно использовать во всех проектах. В nanoCAD BIM для этого есть свои редакторы баз данных: для nanoCAD BIM Отопление и для nanoCAD BIM ВК. Проектировщик отметил важные особенности работы с базами:

• оборудование быстро экспортируется и импортируется через Excel, где удобно копировать и редактировать параметры, а затем загружать их в редактор базы данных;
• для каждого элемента задается набор общих и технических характеристик;
• для отопительных приборов фиксируются мощности в ваттах, для клапанов – параметры гидравлической балансировки: перепад давления и значение Kv, участвующие в расчетах и дальнейшей настройке системы;
• для элементов BIM ВК (трубы, тройники и т.д.) задаются свои параметры, необходимые для корректных расчетов и спецификаций;
• для каждого оборудования можно подключать 3D-модели: моделировать отдельные элементы в сторонней программе и импортировать их в nanoCAD через IFC, чтобы в проекте формировалась точная пространственная модель.

Наличие собственной базы позволяет компании быстро собирать проекты из знакомых элементов, минимизируя ручной ввод и повышая предсказуемость результатов.

Расчет теплопотерь для дома выполняется в сторонней программе, после чего всё дальнейшее проектирование систем отопления ведется в nanoCAD BIM Отопление. Типовой процесс включает:

1. Создание нового проекта, ввод параметров, подключение ранее созданной базы оборудования и настройка типов трубопроводов и изоляции.
2. Подгрузку планов этажей и формирование структуры здания либо выполнение планировки непосредственно в nanoCAD.
3. Расстановку отопительных приборов и стояков, маркировку с помощью специализированных выносок.
4. Привязку к каждому прибору конкретных комплектующих: фитингов и подводок для подключения из стены или из пола, что точно отражается в спецификации материалов.
5. Выполнение гидравлического расчета: система рассчитывает параметры контуров и выдает требуемое значение Kv для клапанов, которое затем используется при наладке.
6. Формирование таблиц с параметрами теплоносителя – температурой, расходом и сопротивлением системы – для подбора котельного оборудования.
7. Получение таблицы гидравлического расчета циркуляционных колец, где видны настройки запорной и балансировочной арматуры. Эти данные можно перенести в проект для пусконаладчиков.

По завершении работы nanoCAD формирует спецификацию материалов на основе настраиваемых шаблонов, что позволяет выпускать документацию в едином формате.

В разделе водоснабжения и канализации компания работает в nanoCAD BIM ВК по схожей методике.

• при создании проекта добавляются планы этажей и задаются стандартные высоты для размещения сантехнического оборудования (умывальники, ванны и др.) с возможностью их корректировки в процессе работы;
• выполняется установка сантехнических приборов, прокладка трубопроводов;
• при необходимости создаются пользовательские условно-графические обозначения для нестандартного оборудования: формируются *DWG-блоки (например, разные типы ванн), которые подключаются через шаблоны;
• программа позволяет работать в 2D-режиме для планов и в 3D-режиме для визуальной проверки компоновки и трасс;
• для элементов, которых нет в стандартной базе, используется размещение спецоборудования на вертикальных участках, так в проектах добавляются, например, коллекторы водоснабжения и полотенцесушители с привязкой к существующим трубам.

Встроенный Мастер соединений помогает автоматически стыковать трубопроводы одинакового или разного диаметра с фитингами и быстро добавлять группы однотипных соединений. Модуль проверки модели выявляет такие ошибки, как отсутствие подключения прибора, и показывает их точное местоположение для оперативного исправления.

После завершения компоновки выполняется расчет, по итогам которого формируется таблица расходно-напорных характеристик для подбора насосной станции или сравнения с параметрами водоснабжения, заведенного в дом. Далее автоматически составляется спецификация, куда при необходимости добавляются расходные материалы и крепеж, после чего документ выгружается в Excel или Word для дальнейшей работы.

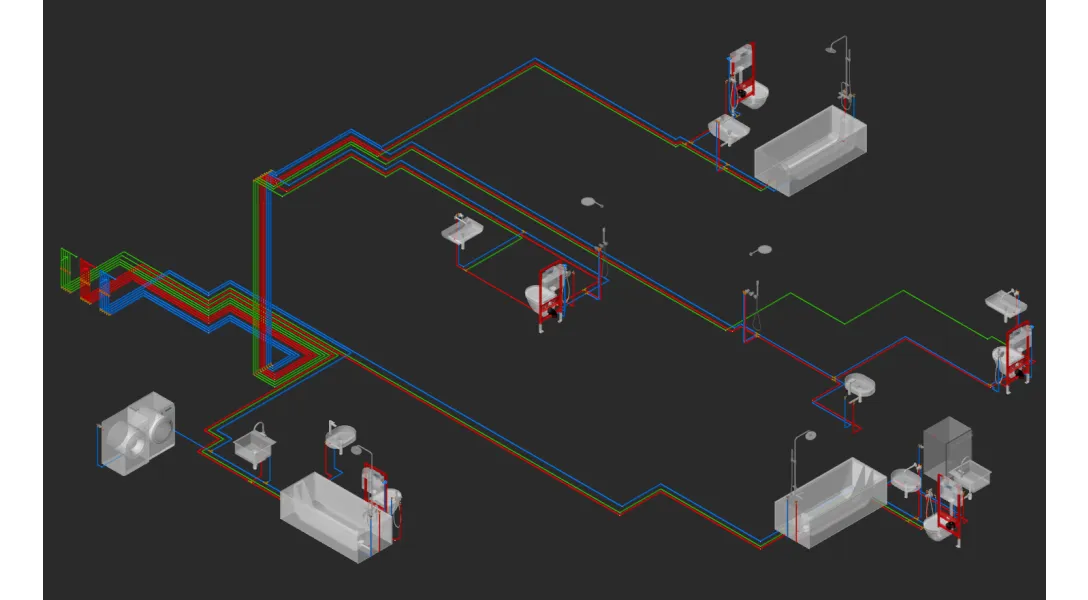

В сложных объектах, например, в доме повышенной комфортности площадью около 800 м² с несколькими санузлами на этаже, компания делает ставку на полноценную 3D-модель инженерных систем. В одном проекте формируется разветвленная сеть канализации, холодного и горячего водоснабжения и рециркуляции, а затем эта модель используется в работе с монтажниками.

По опыту компании многие монтажные бригады неохотно работают по классическим чертежам и не всегда умеют их читать. 3D-модель позволяет быстро визуализировать расположение оборудования и трасс, заметно упрощает процесс и коммуникацию с монтажниками. Поэтому компания в своих проектах дополнительно к аксонометрической схеме создает трехмерное представление, которое автоматически формируется в инженерных продуктах nanoCAD BIM.

*Аксонометрия – способ наглядного изображения трехмерных предметов на плоскости с помощью параллельного проецирования.

• Ускорение подготовки проектов

  Благодаря собственным базам данных, шаблонам, автоматизированным расчетам и выпуску спецификаций время от начала работы до составления готового комплекта документации сократилось. Повторное использование типовых узлов дополнительно экономит время при проектировании.
• Сокращение количества ошибок

  Контроль ошибок перед расчетом, встроенные гидравлические и тепловые расчеты, единая база оборудования и автоматическое формирование ведомостей уменьшают риск несоответствий между моделью и спецификациями.
• Экономия для заказчика

  Более точные спецификации и меньший объем переделок означают сокращение лишних закупок и уменьшение риска недокомплекта. Для частных заказчиков это выражается в экономии бюджета, для компании – в повышении доверия и повторных обращениях.
• Перспективы для сегмента ИЖС

  Опыт компании показывает, что nanoCAD BIM ВК и nanoCAD BIM Отопление могут стать ценными помощниками для небольшой проектной организации в сегменте ИЖС. Внедрение этих программ позволило объединить расчеты, 2D-чертежи, 3D-модели и спецификации в одной среде, снизить вероятность ошибок и сделать взаимодействие с монтажниками и заказчиками более прозрачным.
