Выход nanoCAD Механика PRO в 2024 году стал закономерным ответом «Нанософт» на уход западных вендоров, который остро поставил вопрос о функциональном импортозамещении в машиностроительном секторе. Опираясь на наш многолетний опыт в создании САПР и запросы пользователей, накопленные за время работы с машиностроительными предприятиями, компания разработала принципиально новый продукт. При этом важно отметить, что в сегменте систем автоматизированного проектирования (САПР) для строительства «Нанософт» уже занимала в то время уверенные позиции лидера отечественного рынка, а поскольку строительная отрасль – как гражданская, так и промышленная – неразрывно связана с объектами машиностроительного проектирования, выход в смежную сферу стал логичным шагом для окончательного объединения этих двух дисциплин в единой экосистеме.

nanoCAD Механика PRO решает широкий круг задач: от автоматизации рутинных операций и устранения проблем традиционного 2D-проектирования до эффективной работы в трехмерном пространстве. На сегодняшний день мы выпускаем две версии в год и ставим цели по ускорению процесса разработки.

Мы надеемся, что nanoCAD Механика PRO станет доступной и функциональной «народной» САПР, закрывающей ключевые потребности машиностроительного сектора, с оптимальным балансом между стоимостью, производительностью и необходимым набором инструментов для 2D-проектирования и 3D-моделирования. При этом продукт не ограничивается стандартными сценариями: «Нанософт» готова дорабатывать и развивать уникальный функционал под конкретные задачи крупных промышленных предприятий, обеспечивая гибкость и масштабируемость технологии.

Мы считаем nanoCAD Механика PRO универсальным решением, которое понравится как представителям среднего и малого бизнеса, так и крупным производственным холдингам, где требуются специализированные инженерные инструменты.

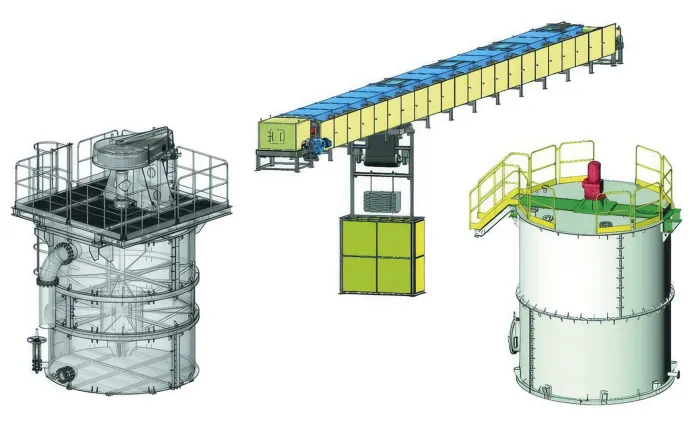

Решение применяется для сквозного 3D-моделирования деталей и сложных сборок с полным циклом выпуска конструкторской документации, поддерживает как твердотельное моделирование, так и специализированные режимы. Ключевой особенностью является глубокая параметризация и наличие обширных библиотек стандартных элементов (ГОСТ, ОСТ), что позволяет автоматизировать рутинные операции, например создание крепежных или фланцевых соединений, и гарантирует соответствие продукции нормативам.

2D-функционал системы включает создание параметрических эскизов с наложением геометрических и размерных зависимостей (совмещение, параллельность, перпендикулярность, концентричность и др.), автоматическую генерацию проекций, разрезов и выносных элементов по 3D-модели, полное оформление чертежей по ЕСКД и ЕСТД (размеры, допуски, шероховатости, базы, оси), работу с листами и заполнение основной надписи (штампа). Отдельно стоит отметить обеспечение полной нативной поддержки формата *.dwg без необходимости конвертации, что позволяет открывать, редактировать и сохранять чертежи в этом самом распространённом формате, обеспечивая полную совместимость с существующими архивами и другими CAD-системами.

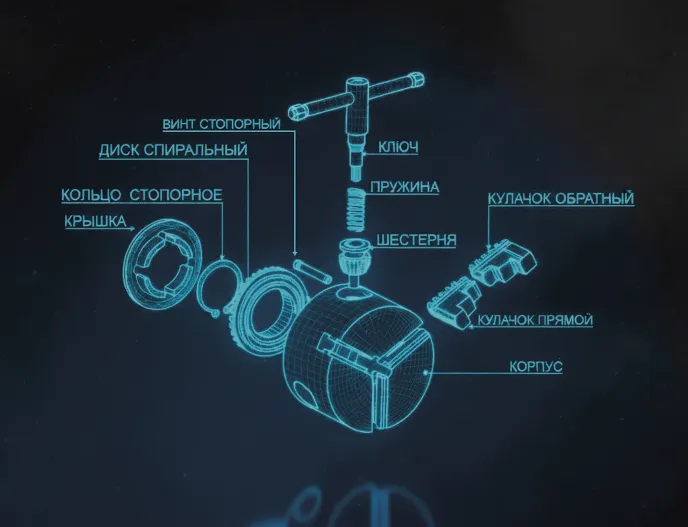

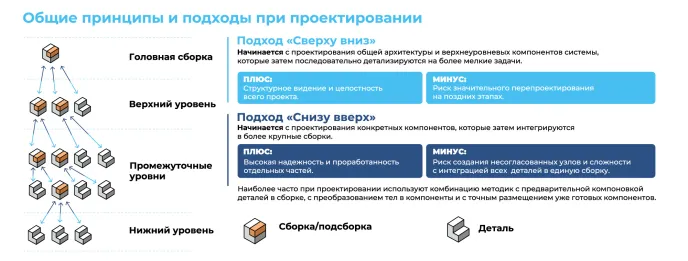

3D-функционал системы включает создание параметрических твердотельных деталей на основе эскизов с операциями выдавливания, вращения, выреза, вытягивания по сечениям и по траектории, поддержкой кинематических операций («Вытягивание по пути») и 3D-примитивов; специализированный режим «Листовой металл» для создания базовых форм, сгибов по эскизу и по ребру, пластин, перемычек, подсечек, завальцовок, штамповок и замыкания углов с контролем соответствия ГОСТ; инструменты редактирования: скругления, фаски, создание тонкостенных элементов, работа с опорной геометрией; мощные сборочные возможности на основе формата *.dwa с ассоциативной связью компонентов, пошаговым позиционированием деталей, автоматическим определением соединений и возможностью создания деталей непосредственно внутри сборки; создание болтовых соединений по ГОСТ и ОСТ с подбором длин, уникальных модулей проектирования сосудов и аппаратов (обечайки, днища, штуцеры, люки, опоры), фланцевых соединений и 3D-трубопроводов с автоматической прокладкой трасс и расстановкой арматуры. Также есть дополнительные возможности: создание моделей свободной формы (непараметрических), анимация движения компонентов и камеры, расчёт массовых характеристик, импорт моделей из форматов Autodesk Inventor, Solidworks, Siemens NX, PTC Creo и подобных.

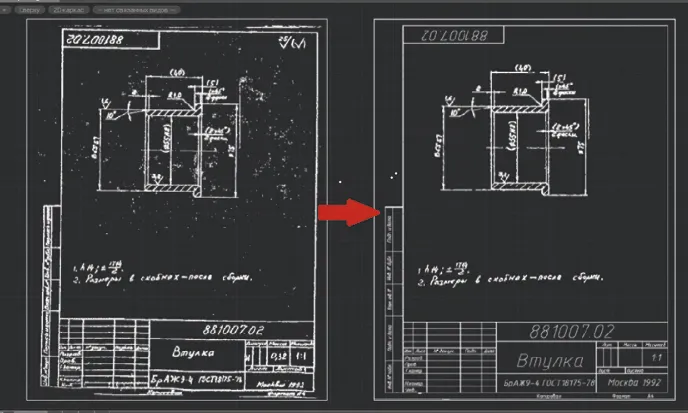

Встроенный модуль «Растр» предоставляет профессиональный набор инструментов для коррекции и оцифровки отсканированных чертежей, превращая их из простой подложки в полноценные векторные объекты редактирования. Модуль предлагает мощную автоматическую векторизацию с распознаванием линий, дуг, штриховок и текста, что позволяет значительно ускорить перенос архивных проектов в цифровой формат. Высоко оценивается нашими пользователями продвинутая фильтрация для очистки изображения от дефектов сканирования («мусора», разрывов), калибровка для устранения геометрических искажений, а также цветовая коррекция с возможностью разделения объектов на слои, что обеспечивает высокую эффективность гибридного редактирования прямо в САПР.

В новой версии nanoCAD Механика PRO 2.5 существенно расширены инструменты параметрического 2D-эскизирования: появилось интеллектуальное построение касательных с автоматическим наложением зависимостей, «умная» работа с функцией зеркального отражения, сохраняющей связи между исходными и отраженными объектами, а также прозрачный контроль размеров с четким разделением на расчетные и справочные. Усовершенствована работа с фасками и скруглениями – все геометрические ограничения сохраняются после обработки кромок. Добавлена гибкая поддержка пользовательских переменных. В 3D-моделировании реализован новый интерфейс управления массовыми характеристиками (масса, объем, центр масс, моменты инерции) и инструмент «Ограничивающая призма» с графической панелью. Модуль болтовых соединений получил позиционирование по готовым отверстиям, а листовое моделирование   группу команд для манипуляций с тонкостенными телами (перемещение, поворот, масштабирование) с корректным редактированием сгибов и разгибов. Также улучшена работа с замкнутыми контурами сложной топологии, 3D-массивами с поддержкой внешних компонентов сборки, автозаполнением штампа.

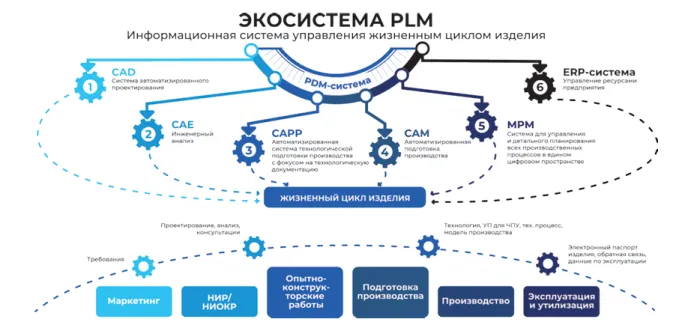

Дальнейшая стратегия развития nanoCAD Механика PRO нацелена на превращение продукта в единую экосистему для сквозного цифрового производства, сконцентрированную на нескольких ключевых инновациях. Приоритетным направлением является создание собственного функционала поверхностного моделирования с уникальной математикой, необходимого для проектирования сложных органических форм. После этого планируется интеграция с программным комплексом nanoCAD Облака точек, что позволит выполнять реверс-инжиниринг с последующим анализом отклонений «цифровая модель – реальная деталь» на основе результатов лазерного сканирования. Параллельно идет работа над прикладными модулями с новым функционалом для создания металлоконструкций и комплексная интеграция с решением по электротехническому проектированию. Дорожная карта развития также предусматривает создание бесшовной связки с лучшими российскими CAE-, CAM- и PDM-системами. Также мы смотрим в сторону встраивания возможности работы в виртуальной реальности.

Несмотря на юный возраст продукта (чуть более 1,5 лет), nanoCAD Механика PRO уже успешно применяется в российской промышленности.

Например, компания «КОМПИ-ПРОЕКТ» решила задачу бесшовной интеграции твердотельных моделей оборудования в ТИМ: с помощью nanoCAD Механика PRO удалось преодолеть несовместимость геометрии при импорте, снизить избыточную детализацию моделей (удалив внутренние компоненты и крепеж) и избежать падения производительности из-за больших объемов данных. Были отмечены ключевые плюсы: значительно более низкая стоимость при сопоставимой функциональности, скорость конвертации (в 4 раза быстрее) с сохранением 90% точности геометрии, полная русскоязычная поддержка и совместимость с отечественными ТИМ-системами и стандартами СПДС/ГОСТ. Итогом внедрения стали 65% экономии времени на обработку моделей, 40% снижения ошибок при передаче данных и надежное обеспечение ТИМ-процессов качественными твердотельными моделями.

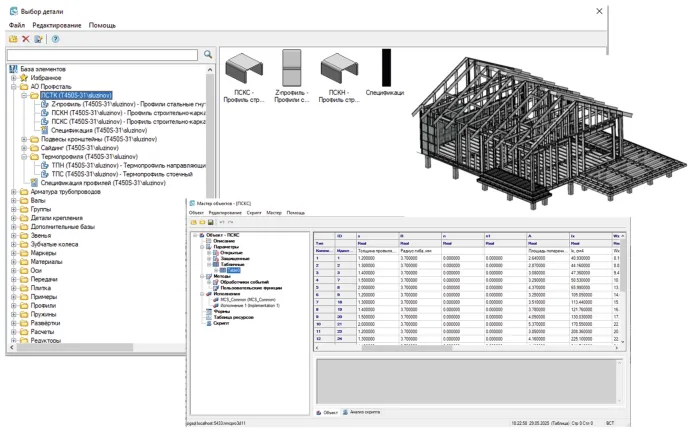

Второй показательный пример – внедрение nanoCAD Механика PRO в компании «Профсталь», которая столкнулась нехваткой инструментов для совместной работы инженеров-строителей и механиков, требованиями к единому формату графической документации и сложностями перевода цифровых моделей в физическую форму (например, для 3D-печати). Выбор нашего продукта был обусловлен возможностью экспорта 3D-моделей в STEP для изготовления прототипов, полноценной поддержкой *.dwg для интеграции с существующими проектами и созданием общей базы данных для объединения подразделений. В результате компания получила: инструмент создания моделей для 3D-печати и объектов ТИМ-проектирования, упрощение работы за счет инструментов «листового моделирования», безусловное сохранение данных при экспорте в *.dwg, единую базу для смежных служб (машиностроители и строители), возможность проектирования строительных конструкций и удобную функцию отслеживания истории построений 3D-модели. В результате использования nanoCAD Механика PRO компания «Профсталь» не только решила задачи перехода с иностранного ПО и наладила эффективную совместную работу инженеров-строителей и механиков, но и спроектировала, а впоследствии построила полноценный дом из легких стальных тонкостенных конструкций (ЛСТК). Благодаря открытому API специалистам компании удалось реализовать прямую интеграцию с учетной системой 1С ERP, что позволило автоматически формировать полную спецификацию объекта, обеспечивая моментальную комплектацию всех элементов для строительства без задержек и ошибок.

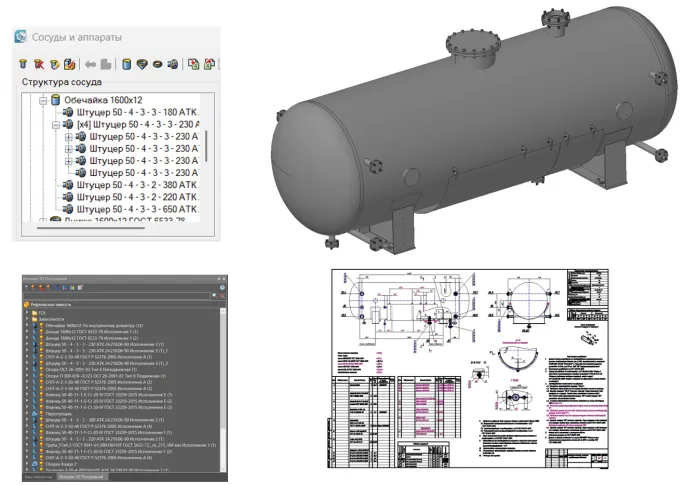

Третий кейс демонстрирует успешное применение специализированного функционала nanoCAD Механика PRO для проектирования сложного технологического оборудования. По полученным чертежам заказчика одним из партнеров была создана трехмерная информационная модель рефлюксной емкости колонны стабилизации бензина, что подтверждает способность продукта моделировать подобные изделия с помощью модуля «Сосуды и аппараты». Среди ключевых преимуществ и результатов работы были отмечены: удобная история 3D-построений с поддержкой внешних ссылок, интуитивно понятное отдельное диалоговое окно для работы со всеми элементами конструкции (обечайки, днища, штуцеры, фланцы, опоры), возможность быстрого изменения параметров уже установленных деталей, а также простая замена врезаемых элементов и корректировка зон их вставки. Итогом работы стала полноценная трехмерная информационная модель рефлюксной емкости, готовая к использованию для автоматического формирования документации и оформления 2D-чертежей со спецификацией.

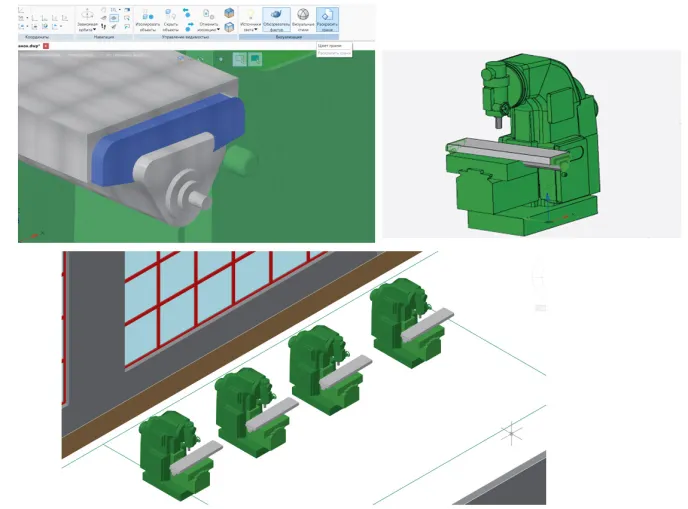

Четвертый кейс демонстрирует эффективное применение связки nanoCAD Механика PRO и решения nanoCAD Облака точек при создании виртуального прототипа производства. Компании необходимо было по облаку точек получить облегченную трехмерную модель ЧПУ-станка для последующего использования в ТИМ-проекте и симуляции технологических процессов. Проект включал несколько ключевых этапов: сначала выполнялась лазерная оцифровка здания и оборудования для получения точных данных о расположении всех объектов, затем в nanoCAD Облака точек проводилась предварительная обработка сканов – очистка от «шума» и прореживание точек для повышения быстродействия системы. После этого подготовленные данные передавались в среду nanoCAD Механика PRO в качестве подложки для выполнения трехмерного моделирования станка, в результате чего была построена параметрическая 3D-модель. Финальным этапом стала передача готовой модели станка в формате *.dwg в общее ТИМ-решение, что позволило точно расставить оборудование в цифровой модели цеха и получить основу для цифрового двойника всего производства.

nanoCAD Механика PRO представляет собой новый российский продукт, который за короткий срок доказал свою состоятельность на реальных промышленных кейсах – от интеграции в ТИМ-проекты и строительства домов из ЛСТК до моделирования сложного емкостного оборудования и участия в создании цифровых моделей производства. Благодаря глубокой параметризации, поддержке ГОСТ/ОСТ, доступной цене и открытому API система уже сегодня является полноценной альтернативой ушедшим западным аналогам. При этом развитие продукта продолжается – и это не просто расширение портфеля компании, а важный вклад в укрепление технологического суверенитета и инженерной независимости страны.
