nanoCAD GeoniCS, nanoCAD Облака точек и другие специализированные инструменты помогают «Северо-Западной энерго-ресурсной компании» (СЗЭРК) быстро создавать топопланы, проектировать инфраструктуру и проходить государственную экспертизу. В этой статье на конкретном примере масштабного проекта – города-спутника «Евроград» под Санкт-Петербургом – мы наглядно продемонстрируем, как современное российское программное обеспечение позволяет в сжатые сроки решать комплексные инженерные задачи.
«Северо-Западная энерго-ресурсная компания» с 2006 года строит инженерные сети, прокладывает дороги и формирует комплексную инфраструктуру.
«На территории мы делаем сети и дороги с нуля и под ключ. Таким образом застройщики приходят на уже полностью обеспеченные площадки».
Одним из ключевых проектов компании стала инженерно-транспортная подготовка территорий многофункционального комплекса (МФК) «Евроград». Комплекс расположен у северной границы Санкт-Петербурга рядом с кольцевой автомобильной дорогой. С северной стороны к территории прилегает Юкковская возвышенность с заказником и экологической тропой «Юкковские камы».
На площади, превышающей 700 гектаров, планируется возведение более чем 682 тысяч квадратных метров жилья, включая четыре высотных здания, а также свыше миллиона квадратных метров социально-бытовой, общественно-деловой и торговой застройки. Также в планах создание объектов производственного назначения: от крупных складских и логистических центров до современных производственных площадок – их общая площадь составит более трех миллионов квадратных метров.
В «Еврограде» реализуется идея полноценного, на 30 тысяч жителей города-спутника Санкт-Петербурга. Обширная общественно-деловая и производственная застройка создает рабочие места внутри комплекса, сокращая транспортные перемещения, а велодорожки вдоль магистралей обеспечивают альтернативные маршруты передвижения.
Масштаб и сложность проекта «Евроград» потребовали принципиально нового подхода к мониторингу территории. Здесь одновременно работают различные застройщики, и постоянные изменения на площадке необходимо оперативно фиксировать, учитывая их в проектной и разрешительной документации.
В 2022 году компания приступила к активной цифровизации процессов мониторинга и проектирования, приобрела оборудование для сканирования территории.
«В процессе строительства проект постоянно меняется, и эти изменения требуют своевременного внесения».
Одной только аэрофотосъемки было недостаточно – площадь, превышающая 700 гектаров, требовала инструмента, который позволял бы быстро обрабатывать данные, фиксировать изменения и формировать актуальную топографическую подоснову для дальнейшего проектирования.
«Чтобы эффективно осваивать такую территорию, нужен программный продукт, который очень быстро создавал бы и обновлял всю эту информацию», – комментирует руководитель отдела проектов ООО «СЗЭРК».
Поиск подходящего программного обеспечения оказался непростым: в компании принципиально используют только лицензионное ПО, а многие зарубежные продукты были уже недоступны.
«И вот здесь нам на помощь пришла компания “РОМБИТ”, совместно с которой удалось подобрать программное обеспечение для обработки больших массивов данных».
Инженер-картограф Светлана Добрикова отмечает, что после ухода иностранных вендоров компании удалось заменить отечественными инструментами и AutoCAD, и Autodesk Civil 3D.
«Специалисты “РОМБИТ” предложили подходящие и действительно качественные решения “Нанософт”. Мы приобрели nanoCAD GeoniCS и программу nanoCAD Облака точек в конфигурации “ReClouds” для создания топографического плана территории».
Ключевыми преимуществами nanoCAD GeoniCS специалисты называют специализированные инструменты для создания генпланов и топографических планов, а также возможность построения поверхности по разным типам данных – точкам, геоточкам, горизонталям. Важной функцией является выполнение расчета объемов земляных масс с формированием ведомостей, что заметно ускорило подготовку документации и обеспечило возможность бесшовной передачи поверхностей рельефа в смежные разделы.
Конфигурация «ReClouds» программы nanoCAD Облака точек использовалась в проекте «Евроград» для обработки данных 3D-сканирования, создания TIN для дальнейшей работы проектировщиков и картографа. В nanoCAD Облака точек эффективно работают прореживание большого количества точек, фильтрация данных, классификация точек в самом облаке и раскраска их по цветопередаче, что позволяет точнее определить всевозможные объекты на местности (здания, опоры ЛЭП, иные конструкции).

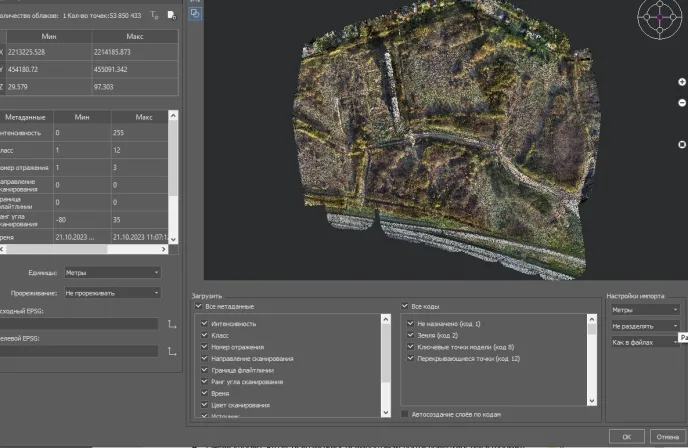

«В программе очень удобно работать с облаками. При импорте можно настроить метаданные и коды для корректной визуализации. Сначала я загружаю облако полностью, чтобы увидеть объект в целом, определить инженерные сооружения. Затем отключаю лишние параметры и работаю с нужными фрагментами».

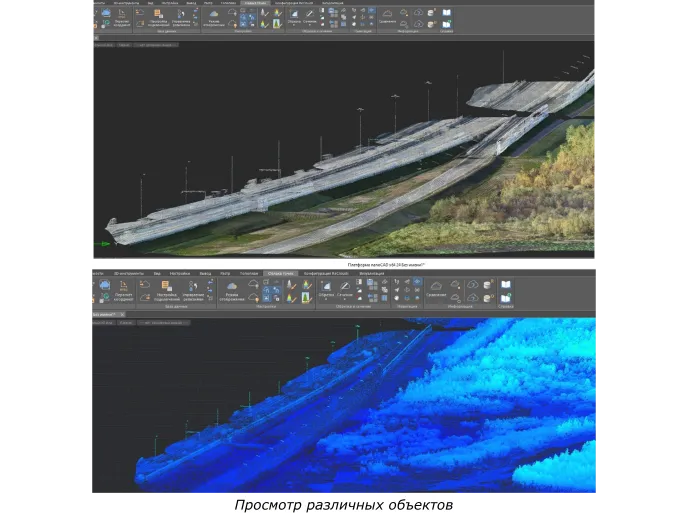

Отдельно инженер-картограф отмечает удобство режимов отображения и цветовой раскраски по атрибутам.

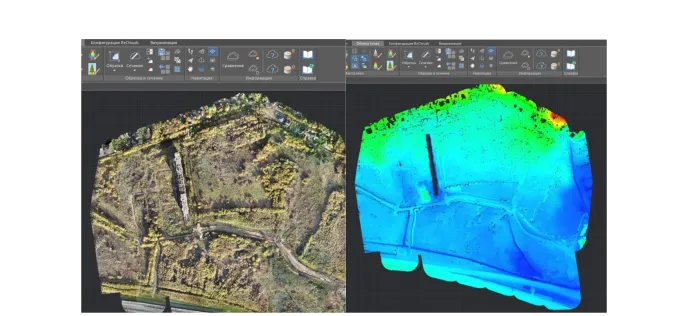

«По цветам легко оценить высотное положение объектов: чем теплее оттенок, тем выше объект. Это очень помогает при определении линий электропередачи и инженерных конструкций».

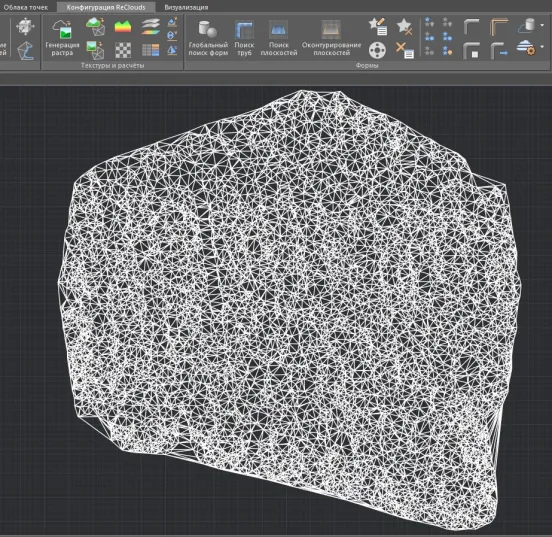

После анализа данных необходимо сформировать 3D-сеть.

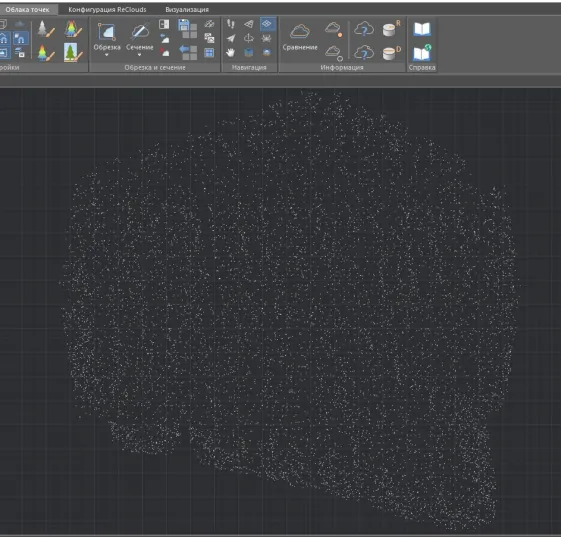

«Я использую прореживание облаков и затем строю сеть. Трассировка выполняется в nanoCAD GeoniCS. Еще одно преимущество – встроенная библиотека условных знаков: в ней есть точечные, линейные и площадные объекты, и ее можно пополнять своими наработками. Также часто работаю с режимами отображения (сколка, накладка, замена). Все это позволяет быстрее и качественнее выпускать документацию и сдавать объекты».
Топоплан выполнен средствами nanoCAD GeoniCS. В этой программе можно создавать цифровую модель местности, анализировать и редактировать ее. Для более точного построения рельефа и отображения горизонталей применялись структурные линии, которые легко создавать с помощью вкладки «Рельеф». Добавление любых отметок по поверхности также не составляет труда благодаря вкладке «Геоточки». Большая база условных знаков может быть отредактирована или дополнена, если того требуют специфика работы либо необходимость обеспечить удобные условия для пользователя.
Когда топографический план построен, надо подготовить материалы к сдаче.
«Очень полезной оказалась функция разбивки картограммы в nanoCAD. Можно настраивать подписи рамок и формировать планшеты под требования конкретных организаций».
Совместная работа с компанией «РОМБИТ» и внедрение решений «Нанософт» позволили команде «СЗЭРК» не только решить самые актуальные задачи, но и значительно повысить качество и скорость подготовки топографических материалов.
«Мы получили опыт работы с новыми инструментами и смогли закрыть ключевые задачи подготовки топопланов для больших территорий».
В рамках проекта «Северо-Западная энерго-ресурсная компания» выступила заказчиком работ по созданию градостроительной концепции, а также участвовала в подготовке и утверждении градостроительной документации – от генерального плана и правил землепользования и застройки до проектов планировки территории. Был разработан проект съезда с кольцевой автодороги, созданы проекты внутриквартальных дорог и инженерных сетей: водоснабжения, водоотведения и газоснабжения. Получены все необходимые разрешительные документы.
Сегодня результаты уже видны на местности. Съезд с кольцевой автодороги введен в эксплуатацию. Построены более семи километров дорог, магистральный водопровод длиной 10 километров, 2,5 километра коллектора хозяйственно-бытовой канализации, коллектор дождевой канализации, сети газоснабжения. Строительство шло на нескольких площадках одновременно.
Готовый топографический план территории МФК «Евроград» успешно проходит экспертизы в СОГД и включается в информационную систему Комитета по градостроительству и архитектуре (КГА) Санкт-Петербурга. Дальнейшие изменения в цифровой модели местности и в плане будет несложно внести с помощью программных продуктов «Нанософт».
Специалисты подчеркивают, что внедрение продуктов линейки nanoCAD существенно повысило качество и скорость работы геодезистов.
«Все чертежи, расчеты, спецификации и другие данные собраны в папке проекта. При построении цифровой модели местности важно, что существует возможность использовать разные типы данных: горизонтали, геоточки и другие объекты с 3D-высотой. Очень выручает инструмент создания структурных линий – эта задача, которая теперь решается легко, прежде относилась к числу сложных и трудоемких».
- Аккумулирование всех сведений по проекту: чертежи, объекты, расчеты, спецификации и другие данные по проекту собираются и хранятся вместе.
- Возможность создать систему префиксов для имен слоев, что существенно упростило манипулирование слоями (быстрое включение/выключение) и позволило сохранить читаемость имен слоев.
- Функционал nanoCAD GeoniCS для построения цифровой модели рельефа, который позволил задействовать различные источники данных. Например, для существующей ЦМР – группы геоточек, примитивы и файлы точек, горизонтали, а для проектной ЦМР – опорные точки и опорные горизонтали. В качестве дополнительных данных можно использовать структурные линии и границы поверхности.
- Возможность импорта-экспорта поверхностей в форматы LandXML и IFC. Это позволяет упростить передачу проекта для последующей работы в других программных решениях и прохождения экспертизы.
- Открытость встроенных библиотек и баз данных, позволяющая адаптировать программы под специфику проекта и пополнять библиотеки собственными наработками.
- Комфортные режимы создания топознаков для отрисовки ситуации: сколка, накладка, замена.
- Гибкие настройки картограммы, где расчет производится с заданной точностью и оформляется в соответствии с требованиями действующих нормативных документов. Это позволяет существенно упростить процесс проектирования и сократить сроки выдачи готовых проектов.
«С помощью nanoCAD GeoniCS и nanoCAD Облака точек в конфигурации “ReClouds” оптимизированы рабочие процессы, работа стала более организованной и эффективной.
Благодаря возможностям программных продуктов линейки nanoCAD мы смогли существенно сократить сроки выполнения такого масштабного проекта, как многофункциональный комплекс “Евроград”. Планируем всё более активное применение этих программ при проектировании новых объектов».
