АО «Угольная компания “Кузбассразрезуголь”» – угледобывающая компания, работающая в Кемеровской области России. Специализируется на добыче угля открытым способом. В ее состав входят шесть угольных разрезов (филиалы), два обособленных структурных подразделения и дочерние предприятия. По объемам производства УК «Кузбассразрезуголь» занимает первое место в Кузбассе и второе в стране. Компания реализует более 300 цифровых проектов.
Проектирование тепловых, водопроводных и канализационных сетей на промышленных площадках компании – с использованием программы nanoCAD GeoniCS, которая пришла на смену Civil 3D.
АйДиТи – премьер- и фокус-партнер компании «Нанософт» по направлениям «Конструкции», «Инженерия», «Землеустройство», «Машиностроение», «Обработка данных ЛС».
1. Прокладка новой сети по существующей поверхности

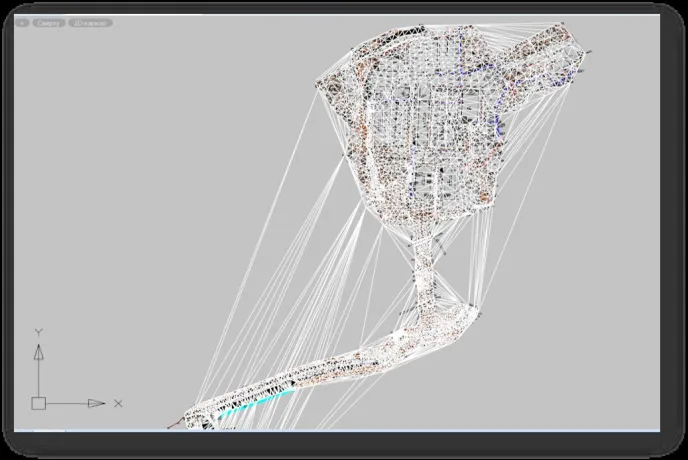

Выполнили оцифровку ситуации, используя существующую поверхность земли (рис. 1), предоставленную субподрядчиком по инженерно-геодезическим изысканиям.
2. Проектирование инженерных сетей

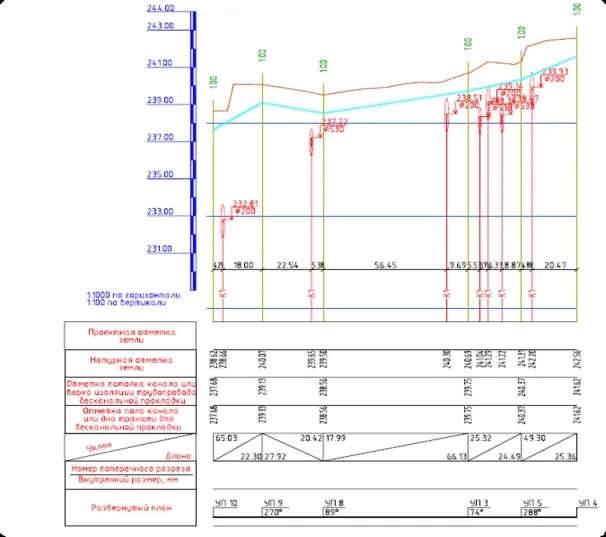

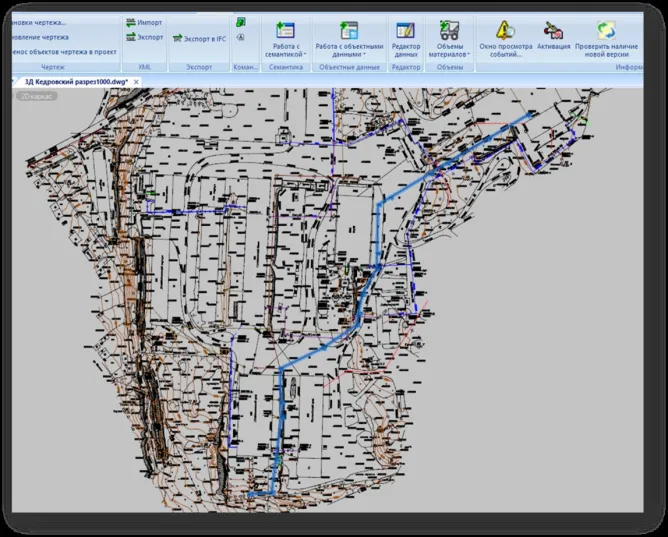

Выполнили трассировку проектируемой сети, используя модуль «Сети» nanoCAD GeoniCS (рис. 2). Автоматически построили продольные профили – вертикальные разрезы по оси подземной трассы тепловой сети (рис. 3). При этом специалисты отметили удобство средств автоматизации по сравнению с Civil 3D, где требовались различные манипуляции, включая «накатку» множества русификаторов, ГОСТ и СП; разбиение профиля и подсчет всех отметок вручную; выставление совмещенных сетей по другим проектам.

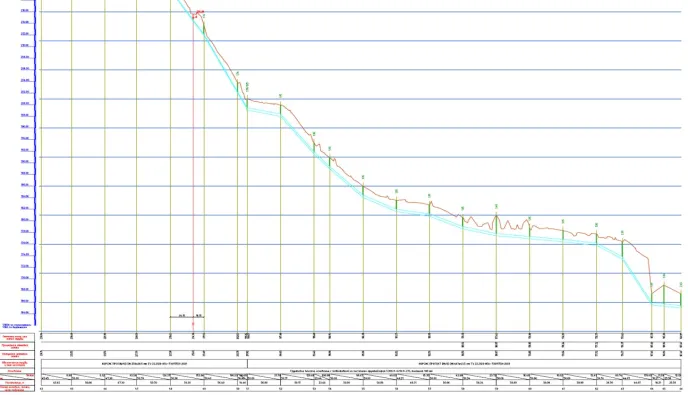

В результате удалось быстро и точно построить сложный и протяженный профиль (рис. 4).
3. Создание сводного плана инженерных сетей

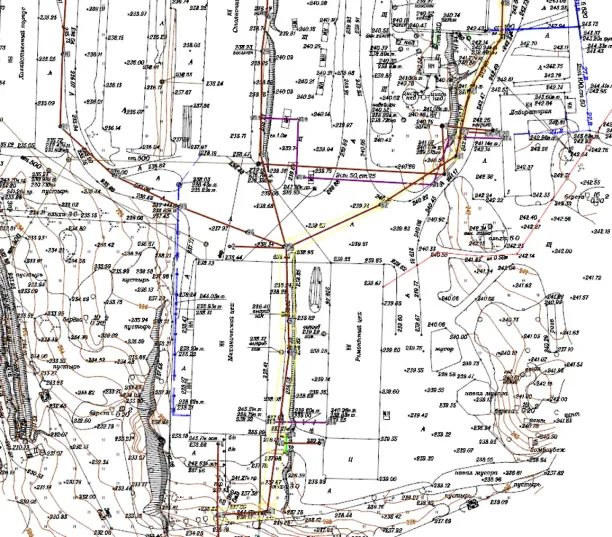

Средства создания сводного плана инженерных сетей (рис. 5) помогли с минимальными затратами времени и ресурсов выполнить разводку и совмещение инженерных сетей на проектируемой площадке. А также быстро проставить все необходимые координаты и размеры, сформировать таблицу колодцев, заполняя ее в автоматическом режиме.
- Спроектированы линейно-протяженные объекты.
- Выполнены инженерные расчеты.
- Сформирована проектная и рабочая документация по российским стандартам.
«С помощью nanoCAD GeoniCS мы выполнили весь наш проект по инженерным сетям за пять дней, тогда как в Civil 3D на это ушло бы до двух недель.
nanoCAD GeoniCS удобен для российских инженеров-проектировщиков тем, что не приходится тратить время на адаптацию ПО под российские стандарты – к примеру, подстраивать боковики и другие элементы под каждый нормативный документ.
При построении профиля скорость работы повышается благодаря автоматическим инструментам расстановки отметок и пересечений, формирования спецификации и, например, таблицы колодцев.
В дальнейшем хотелось бы получать в nanoCAD GeoniCS большую детализацию, чтобы были видны отводы, фитинги с добавлением в спецификацию».
